Cenon Features
Cenon ist eine universelle Fertigungs-Software und begleitet den Anwender vom Design (oder Import), über die Fertigungs-Vorbereitung, bis hin zur Maschinen-Kontrolle.
Cenon steuert Maschinen mit 2 1/2 und 3 Achsen. Eine 4. Achse kann als Tangential-Achse (z.B. Tangentialmesser) eingesetzt werden. Die X- oder Y-Achse kann durch eine Rund-Achse ersetzt werden.
Cenon entfaltet sein volles Potential vor allem mit Maschinen und Werkzeugplottern, die eine Direkte Numerische Kontrolle (DNC) erlauben. Aber auch ohne DNC ist Cenon ein ausgereiftes Werkzeug für die Fertigungs-Vorbereitung.
Die Haupt-Plattform von Cenon ist Apple Mac OS X. Import
- Import von SVG, DXF, HPGL, PostScript (PS und EPS), PDF, Adobe Illustrator 3, Gerber, Bohrdaten (Sieb&Meyer, Excellon, ...), ...
- Import von Rasterbildern (TIFF, GIF, JPG etc.)
- automatisches Zuordnen von Farben auf Lagen
- automatisches Vereinigen von Pfaden
- Import von Textlisten im ASCII-Format zur Massenfertigung
- Automatisierter Import über Bar-Codes (Kodierung)
- ...
Export
- Export von DXF, HPGL, PostScript (PS und EPS), PDF, Extended Gerber, ...
- NC Dateien zur Fertigung (G-Code oderr HPGL Derivate)
- ...
Grafik- und Editierfunktionen
- Linien, Kreisbögen, Rechtecke, Bezierkurven, Poly-Linien
- Gewinde, Senkungen, Stege, Bohr-Markierungen
- komplexe Pfade mit der Möglichkeit Elemente zu vereinigen, auszustanzen etc.
- mehrzeiliger Text mit Textattributen (RTF)
- Verwendung von Adobe Type 1 Fonts, True Type, and more
- Grafikinspektoren
- Funktionen zum Ausrichten von Elementen
- mehrstufiges Undo und Redo
- Scroll-Zoom, Bereichs-Zoom, und feste Zoom-Stufen
- ...
CAM Leistungsfunktionen
- Seriennummern
- Plazierung von Bohrungen auf Schnittpunkten beliebiger Grafikelemente
- Nutzen-Generierung
- Spezialfunktionen zur effektiven Serienfertigung
- Mischen-Funktion
- Leiterplatten-Prototypen Fertigung (Option)
- Flexible Automation: konfigurierbares Panel mit definierbaren Regel-Sätzen (Option)
- ...
Pre-Production
- Werkzeugradius-Korrektur nach aussen, innen, rechts, links.
- Intarsien
- Gravur mit Ausspitzen, sowie Ausspitzen erhabener Objekte
- Standard- und Konturfüll-Algorithmen
- Fahrweg-Optimierung
- Fahrwegberechnung direkt von Rasterbildern ohne vorhergehendes vektorisieren.
- Echtzeit Ausgabe-Berechnung und Neuberechnung bei Veränderungen
- Voransicht der Ausgabe
- Laufzeit-Berechnung der Ausgabezeiten (Echtzeit)
- Auswahl zwischen Vektor und Raster-Algorithmen
- Kamera-Vermessung von Werkstücken [Option]
- automatische Vermessung des Werkstücks und Transformation der Ausgabe um Ungenauigkeiten von Ausdrucken auszugleichen
- automatische Lage-Erkennung von Werkstücken
- Material-Ecken Erkennung
- Positions- und Lageerkennung nach dem Umschlagen von Material
- auch im Nutzen
- ...
Werkzeugverwaltung
- komfortable Werkzeugverwaltung in Werkzeugmagazinen
- Zuordnung von Werkzeugen zu Bearbeitungslagen
- Änderung von Werkzeugparametern (Geschwindigkeiten, Spindeldrehzahl etc.) auch während der Ausgabe
- ...
Fertigung
- Volle interaktive Kontrolle des gesamten Ausgabeprozesses über Cenon
- Alternativ: Ausgabe von NC-Daten in Datei und Fertigung über ein Maschinen-Terminal
- Interpolation von bis zu 3 Achsen, auch Rundachsen
- 4. Achse für Tangentialmesser oder andere Tangential-Werkzeuge
- frei programmierbare Schalt-Optionen
- Plotten, Schneiden, Bohren, Fräsen, Gravieren, Ausräumen, ...
- Gewindeschneiden, Senkungen
- Stufenweise Bearbeitung, Schlichtgang, ...
- Positionsspeicher zum anfahren verschiedener Startpunkte und Aufspann-Positionen
- Ausgabe auf die meisten HPGL oder DIN 66025 (ISO, G-Codes) kompatiblen Maschinen (ausserdem Plotter und Schneide-Plotter).
- iPad App zur Maschinensteuerung
- ...
Cenon - Produktiv seit 1992
|
|
 |
|
Scalierbare Vektor Graphik (SVG)

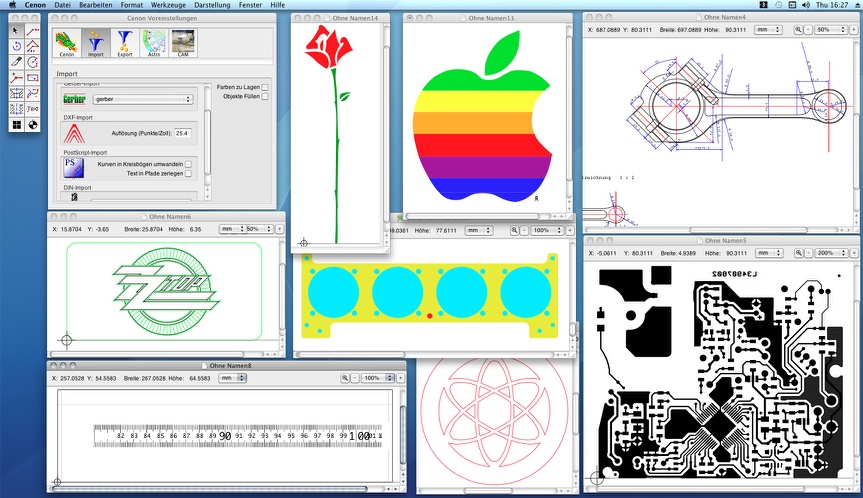

Import (Screenshot)

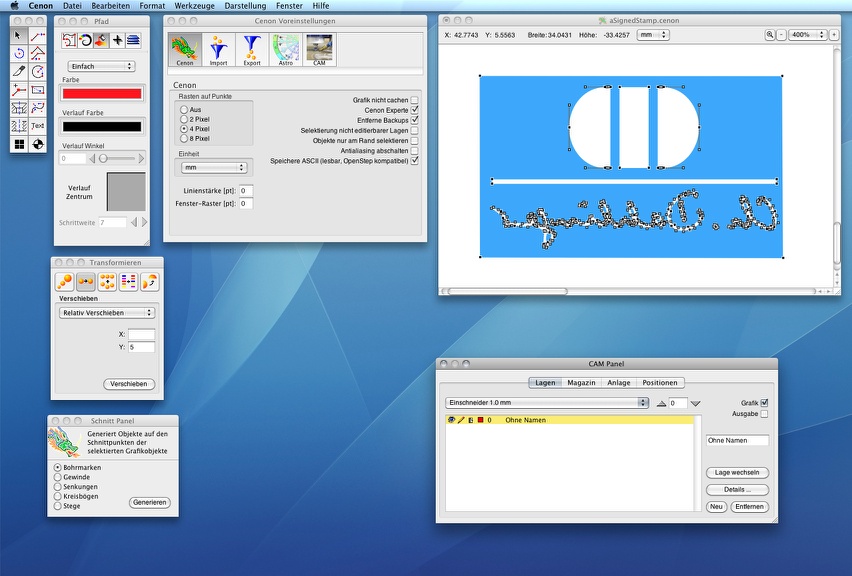

Editier-Werkzeuge

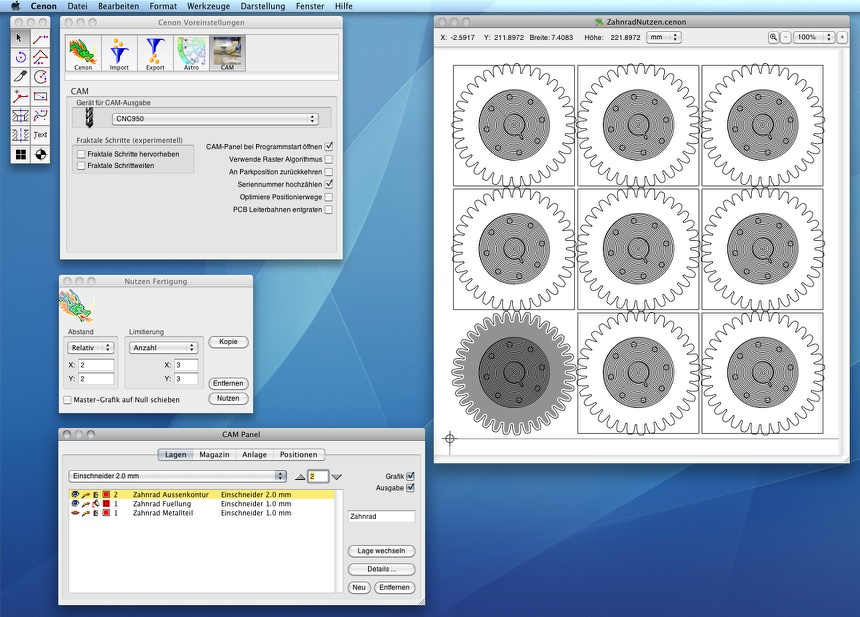

Ausgabe Vorbereitung

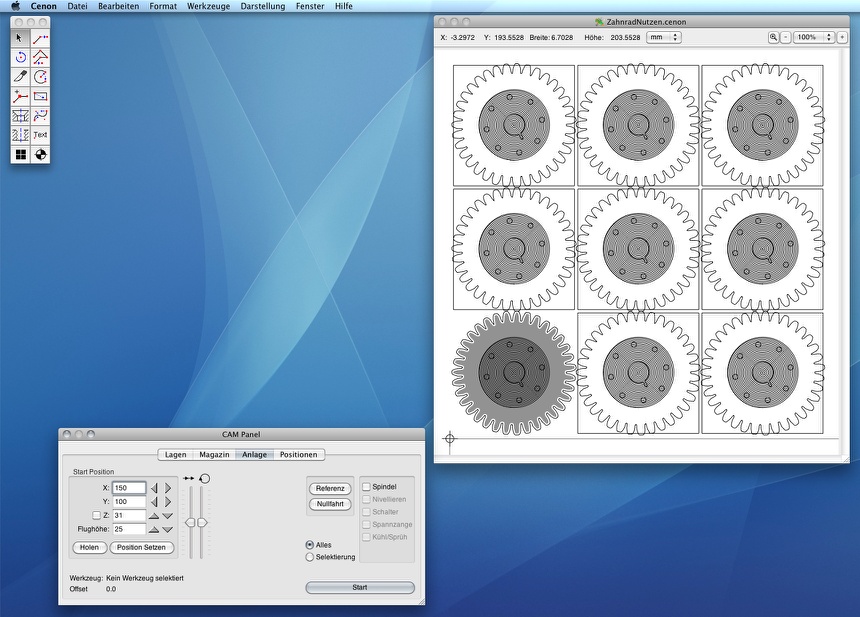

Ausgabe

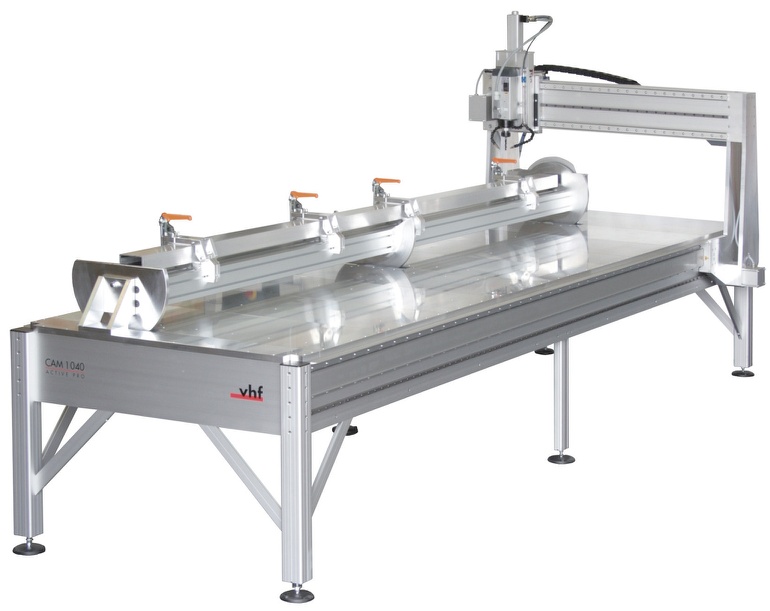

Profil-Drehachse als 4. Achse
|
|
