Kamera Vermessung
Diese Option von Cenon erlaubt die Erkennung der Lage, Drehung und Verzerrung eines Werkstücks via montierter Kamera.
Die zu bearbeitenden Teile werden nur noch grob auf der Maschine plaziert und die Kamera erfasst automatisch deren Lage und Verzerrung. Mit diesen Daten wird die Ausgabe entsprechend transformiert, so dass sich Ausgabe und Werkstück decken.
|
|
|
Einsatzgebiete
Einsatzgebiete sind unter anderem die Bearbeitung von Grossformatdrucken in der Werbetechnik, Textil-Schneiden, sowie die Bearbeitung siebbedruckter Frontplatten oder Folientastaturen. Wann immer Positionen, Drehungen oder Skalierungen erkannt werden müssen, sei es in der Kombination von Fertigungsschritten oder in speziellen Anwendungen, findet die Kamera-Vermessung ihre Anwendung.
|
|
|

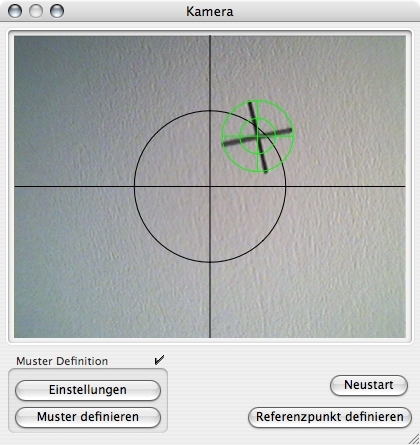

Das Kamera Panel - das ArbeitsFenster der KameraFunktion.
Hier könne Sie kinderleicht das zu erkennende Muster definieren und nach Anfahren des 1. Referenz-Punktes loslegen. Ganze drei Knöpfe ! Mit Neustart kann die Suche auch abgebrochen werden.
Die auszugebende Grafik, sowie die Referenz-Positionen können entweder in Cenon gestaltet werden oder importiert werden.
|
|
|
Voransicht der transformierten Ausgabe zum Original.
Die Voransicht zeigt die Ausgabe der Vermessung entsprechend gedreht, verschoben und skaliert. Selbst Verzerrungen über die gesamte Fläche (bzw. innerhalb der Werkstüke eines Nutzens) können korrigiert werden.
Im Beispiel wurden Kreuze als Markierungsmuster gewählt. Kreise sind rotationstolerant, und je nach Anwendung zu bevorzugen. Ausserdem können Ecken erkannt werden, oder auch andere beliebige zusammenhängende Muster.
|
|
|

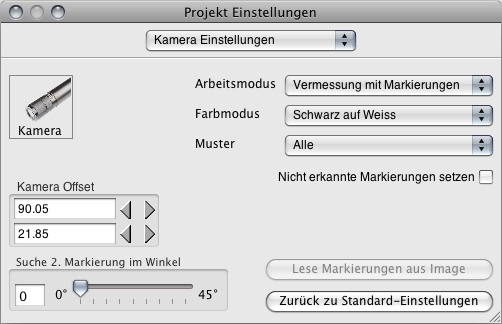

Kamera Einstellungen - alles im Griff.
Cenon bietet 3 Modi zur Bearbeitung, flexibles Material, starres Material, oder die direkte Ausgabe an allen erkannten Markierungen. Letzteres kann verwendet werden um z.B. eine Front-Platte direkt an allen Markierung zu bohren, ganz ohne dazu spezielle Ausgabe-Daten vorbereiten zu müssen.
Ausserdem kann hier der Kamera-Offset zum Werkzeug ohne Aufwand fein-justiert werden.
|
|
|
Nutzen-Fertigung
Die Kamera-Vermessung von Cenon kann auch Nutzen von grob-plazierten Werkstücken vermessen und bearbeiten.
|
|
|
i-cut Import
Die Druck-Industrie setzt professionelle RIP-Software ein um grossformatige Drucke auszugeben. Diese sollen dann anschliessend in Form gebracht werden... Die Schnittstelle bildet oft ein spezielles Datei-Format, das i-cut Format. Cenon importiert diese Datei, die die Positionen der aufgedruckten Markierungen sowie die auszugebende Grafikkontur enthält. Beides zusammen wird direkt auf die richtigen Lagen in Cenon importiert, so dass die Kamera-Vermessung und Ausgabe zügig von der Hand gehen.
|
